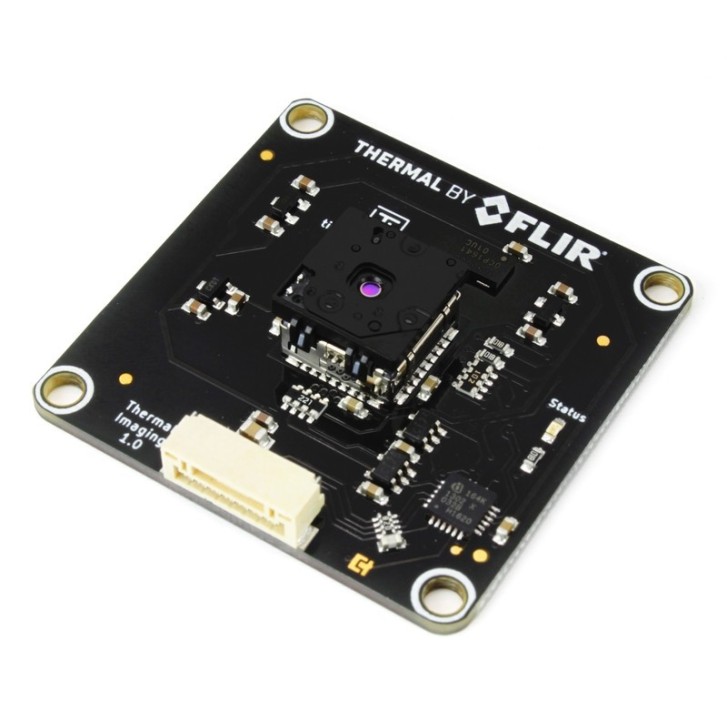

Das Thermal Imaging Bricklet ist mit einer 80x60 Pixel Wärmebildkamera ausgestattet. Das Bricklet kann mit Bricks verbunden werden.
Das Bricklet nutzt einen FLIR Lepton Sensor mit Radiometrie und Shutter. Der Sensor kann Temperaturen zwischen -10°C bis zu 450°C mit einer Auflösung von 80x60 Pixel messen.
Ein Spotmeter kann definiert werden um Minimum-, Durchschnitts und Maximaltemperatur für eine definierte Region im Bild zu messen.
Das Bricklet unterstützt zwei Modi: High Contrast Image und Temperature Image.
Im High Contrast Image Modus streamt das Bricklet Bilddaten mit 8,6Hz und 8 Bit Auflösung. Die Bilddaten sind Grauwerte, der hohe Dynamikbereich des Sensors ist zusammengefasst um zur Anzeige geeignet zu sein. Dieser Modus wird von Wärmebildkameras, die auf dem Markt verfügbar sind, genutzt. Üblicherweise werden die Grauwerte mittels einer Lookuptable auf Falschfarben abgebildet.
Im Termperature Image Modus streamt das Bricklet Daten mit 4,5Hz und 16 Bit Auflösung. In den Bilddaten stellt jeder 16 Bit Wert eine Temperatur zwischen -10°C und 450°C mit einer Auflösung von 0,1°C oder einen Wert -10°C und 140°C mit einer Auflösung von 0,01°C (abhängig von der Auflösungs-Konfiguration). Dieser Modus kann für wissenschaftliche Berechnungen und der Analyse von Temperaturänderungen genutzt werden.
Der Shutter wird vom Bricklet automatisch gesteuert.
Das Thermal Imaging Bricklet hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.
Technische Spezifikation
| Eigenschaft |
Wert |
| Stromverbrauch |
546mW (109,2mA bei 5V, laufend) |
| |
|
| Auflösung |
80x60 |
| Bildrate (Frame Rate) |
8,6Hz (High Contrast Image); 4,5Hz (Temperature Image) |
| Blickfeld (Field of View) |
51° Horizontal, 66° Diagonal |
| Tiefenschärfe |
10cm bis unendlich |
| Thermale Sensitivität |
< 50mK (0,05°C) |
| Radiometrische Genauigkeit |
±5°C oder 5% (typisch) |
| |
|
| Abmessungen (B x T x H) |
40 x 40 x 9mm (1.57 x 1.57 x 0.35") |
| Gewicht |
8g |
Lieferumfang
- Thermal Imaging Bricklet
- Gewähltes Bricklet Kabel
- Gewähltes Befestigungskit
