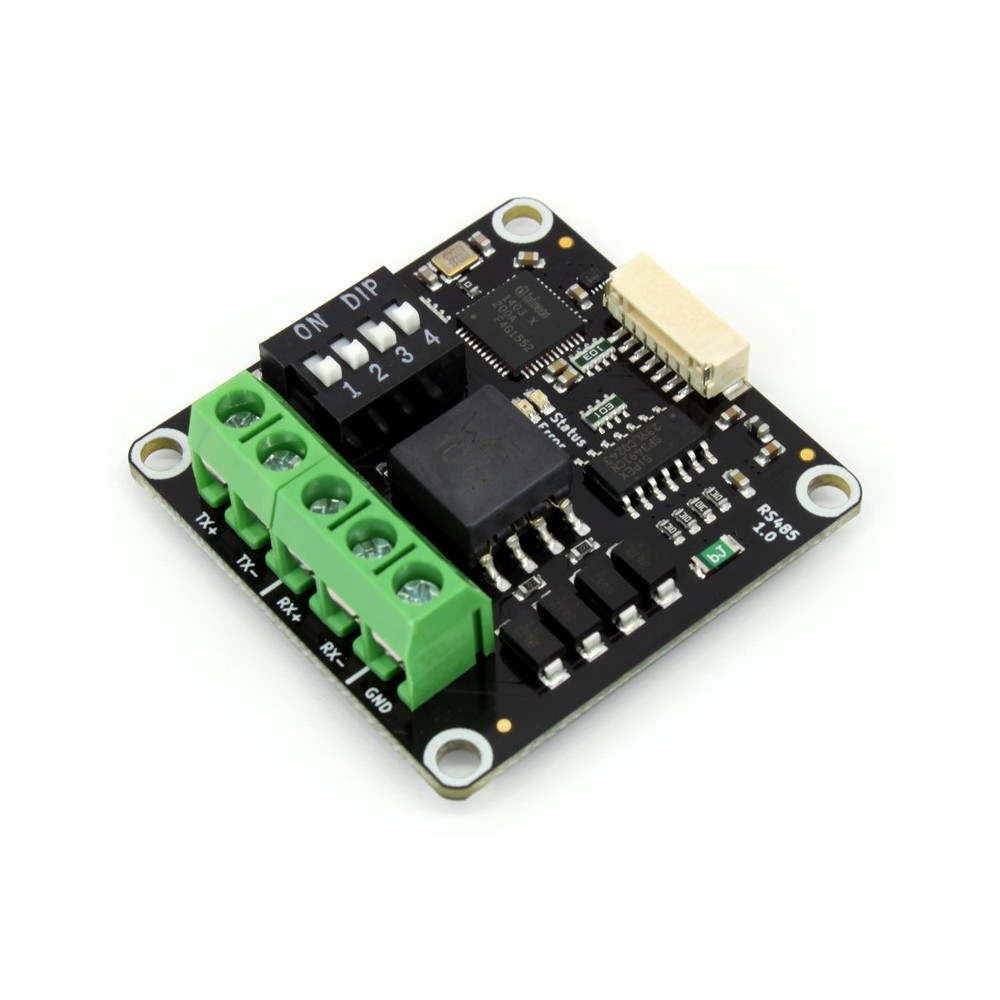

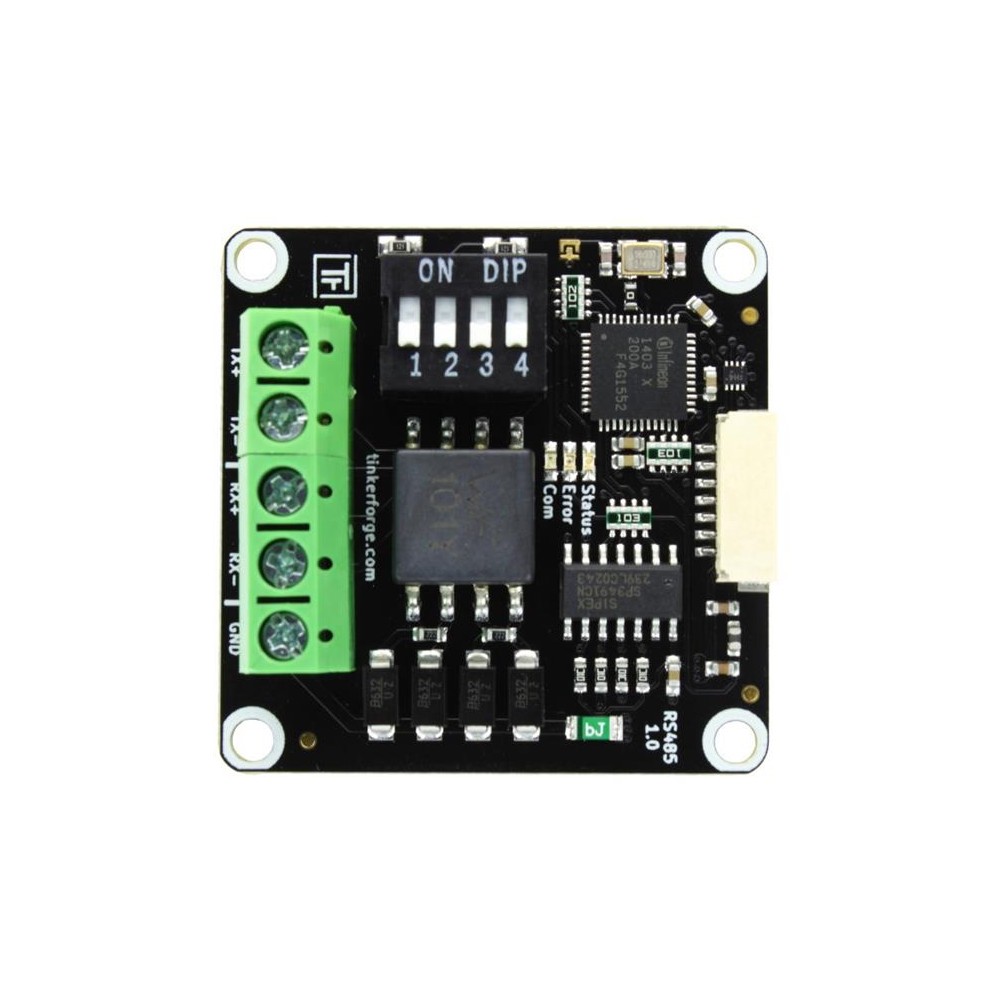

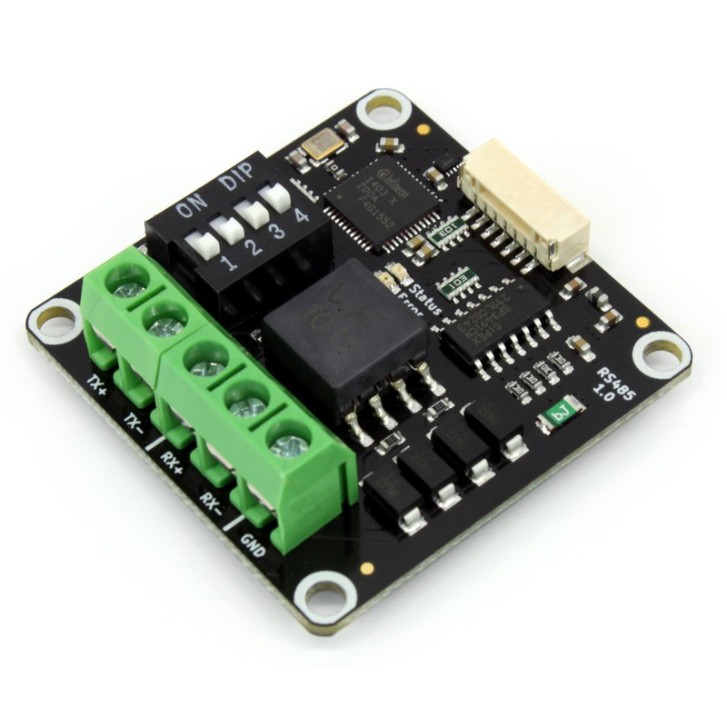

RS485 Bricklet

Unterstützt low-level RS485 sowie Modbus RTU Master/Slave
Modbus RTU Implementierung Standardkonform für alle Read/Write Funktionen von Coils und Registern
Unterstützt Halb- und Voll-Duplex
Konfigurierbare Baudrate, Parität, Stoppbits und Wortlänge
Schaltbare 120 Ohm Terminierung

Artikelnummer	eb6874
GTIN	4251640702083
Kategorie	Bricklet
Hersteller

Bonuspunkte Anleitung

30,37 €

inkl. 19% USt. , zzgl.

Sie erhalten beim Kauf 30 Bonuspunkte

Artikel konfigurieren

Knapper Lagerbestand
Lieferzeit: 4 - 5 Werktage (DE - Ausland abweichend)

Bricklet Zubehör Befestigungskit

optionale Angabe

Befestigungskit 9mm +3,41 €

Dieses Kit dient zur Befestigung von Bricks mit 9mm Höhe, es besteht aus:

4 Abstandshalter 9mm M3(Gewinde innen/aussen)
4 Abstandshalter 10mm M3 (Gewinde innen/innen)
8 Schrauben M3
8 Muttern M3
8 Unterlegscheiben

Das Befestigungskit ist in einer wiederverschließbaren Tüte verpackt.

Artikeldetails

Menge: 1

Befestigungskit 12mm +3,41 €

Dieses Kit dient zur Befestigung von Bricks mit 12mm Höhe und Bricklets, es besteht aus:

4 Abstandshalter 12mm M3 (Gewinde innen/aussen)
4 Abstandshalter 10mm M3 (Gewinde innen/innen)
8 Schrauben M3
8 Muttern M3
8 Unterlegscheiben

Das Befestigungskit ist in einer wiederverschließbaren Tüte verpackt.

Artikeldetails

Menge: 1

Befestigungsschrauben +2,45 €: Die Befestigungsschrauben sind 12 Schrauben M3 mit einer Länge von 12mm. Sie können genutzt werden um Bricks oder Bricklets von der Unterseite eines Gehäuses anzuschrauben, falls die Schrauben der Befestigungskits nicht lang genug sind.
Die Befestigungsschrauben sind in einer wiederverschließbaren Tüte verpackt.

Artikeldetails

Menge: 1

Deine Konfiguration

inkl. 19% USt. , zzgl. Versand

Dieses Bundle befindet sich nun im Warenkorb.

Kaufen sie im Bundle:

Diese Bundle-Aktion ist nicht mit anderen Coupon-Aktionen kombinierbar.

RS485 Bricklet

Bricklet Kabel 15cm (7p-7p)

Befestigungskit 12mm

RS485 Bricklet (30,37 €)

Bricklet Kabel 15cm (7p-7p) (2,45 €)

Befestigungskit 12mm (3,41 €)

Mit dem RS485 Bricklet können Bricks differentielle Daten über RS-485 empfangen und senden.

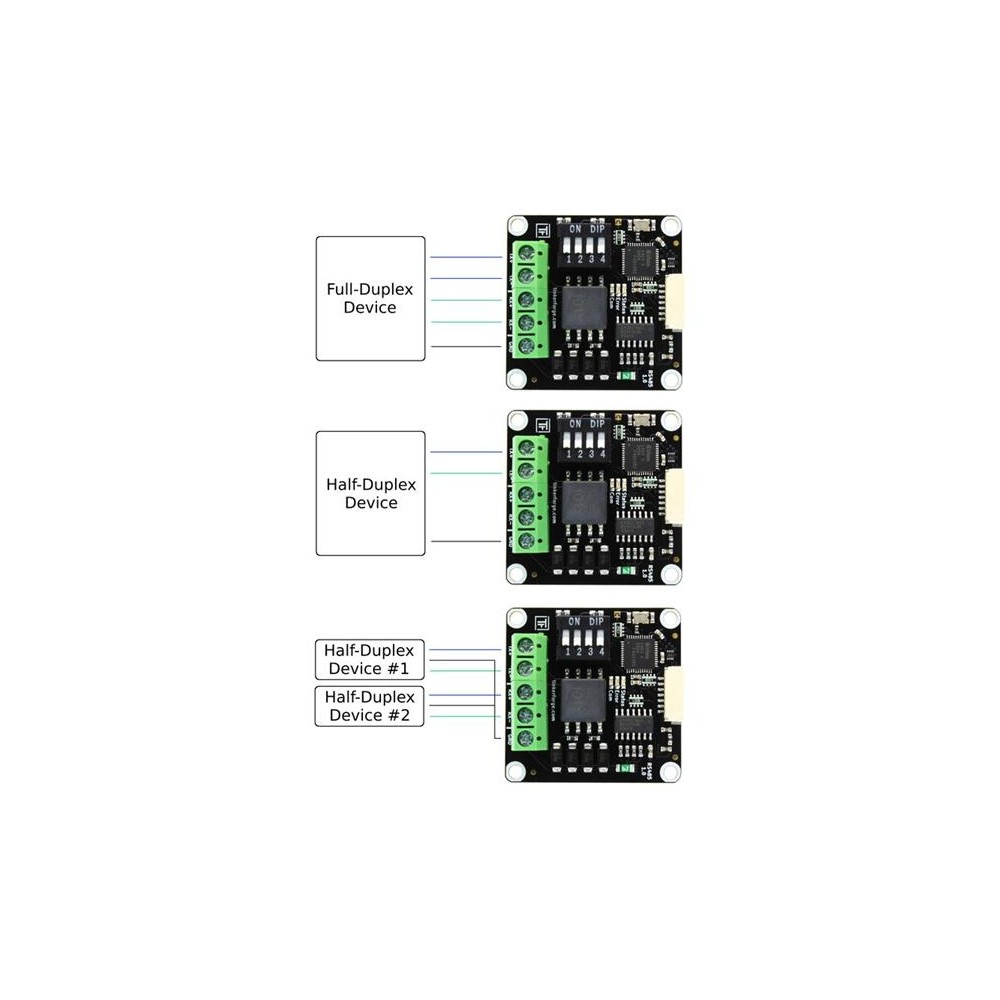

Es unterstützt Halb- und Voll-Duplex und hat eine konfigurierbare Terminierung.

Das Bricklet hat drei Modi:

RS485,
Modbus RTU Master und
Modbus RTU Slave.

Im RS485-Modus können beliebige Daten empfangen und gesendet werden. Die Modbus-Modi sind Modbus-Standardkonform. Im Modbus RTU Master-Modus können beliebige Coils/Register von einem Slave gelesen und gesetzt werden. Im Modbus RTU Slave-Modus ist möglich Daten für Coils/Register bereitzustellen und über eine Modbus-Master Schreiboperation zu empfangen.

Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.

Das RS485 Bricklet hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

Eigenschaft	Wert
Stromverbrauch	64mW (12,8mA bei 5V, Idle)

Baudrate	100 - 2000000 baud
Parität	keine / ungerade / gerade
Stoppbits	1 / 2
Wortlänge	5 / 6 / 7 / 8
Duplex	halb / voll

Abmessungen (B x T x H)	40 x 40 x 14mm (1.57 x 1.57 x 0.55")
Gewicht	13g

Lieferumfang

RS485 Bricklet
Gewähltes Bricklet Kabel
Gewähltes Befestigungskit

Artikelgewicht:	30,00 kg
